非破壊調査による調査例

機器名：シュミットハンマー		探査状況		測定データ
用　途：コンクリートの表面をシュミットハンマーにより打撃し、反発硬度から圧縮強度を推定します。

機器名：RCレーダー （ハンディサーチNJJ95B）		探査状況		測定データ
用　途：コンクリートの表内部の鉄筋・埋設管等をRCレーダー(レーダー法）により位置や深さを確認します。

機器名：RCﾚｰﾀﾞｰ（ﾌﾟﾛﾌｫﾒｰﾀｰ5）		探査状況		測定データ
用　途：コンクリートの表内部の鉄筋・埋設管等をRCﾚｰﾀﾞｰ(電磁誘導法）により位置や深さ、鉄筋径を確認します。

機器名：地中探査レーダ（JEJ-51)		探査状況		測定データ
用　途：地中内の埋設管や空洞等を確認します。

機器名：簡易型引張試験器 （R-2000ND)		探査状況		測定データ
用　途：ﾀｲﾙ、外壁仕上材等の接着力・付着力の引張強さを確認します。

機器名：建研式接着力試験器 （LPT-1500型）		探査状況		測定データ
用　途：ﾀｲﾙ、外壁仕上材等の接着力・付着力の引張強さを確認します。

機器名：管内カメラ （Gライン　スコープ�U）		探査状況		測定データ
用　途：手の届かない、肉眼では確認できない各種配管内や構造物内の狭小部分等の状況を確認撮影します

機器名：ｿﾆｯｸｻｰﾁｬー（ＴＲ-300）		探査状況		データ解析
用　途：ひび割れの深さ測定・コンクリートの厚さの測定・空隙の確認を行います。

機器名：自然電位差計		探査状況		データ解析
用　途：コンクリート内部の鉄筋材の腐食度を測定します。

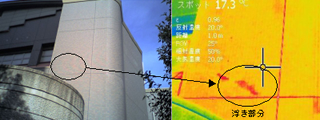

機器名：赤外線カメラ（FLIR T）		調査対象箇所	撮影画像
用　途： 外壁のタイル・モルタルの浮き等の状況を温度差により測定します。

破壊調査による調査例

コア法による調査

各試験用　供試体（コア）の採取 コアボウリングにより、試験体を採取します。		コンクリート圧縮強度試験 公的試験機関にてコンクリート圧縮強度を調べます。		コンクリート中性化試験（コア法） コンクリートの中性化深さを測定します。

はつり法による調査

コンクリート内部の鉄筋状況を調べます。		鉄筋腐食度・鉄筋径・被り厚さを調べます		コンクリート中性化試験（はつり法） コンクリートの中性化深さを測定します。

環境調査

騒音調査

界壁の遮音性能　調査		騒音ﾚﾍﾞﾙ　調査		重量床衝撃音ﾚﾍﾞﾙ　調査

震動調査

振動測定　調査		振動レベル計

化学物質濃度測定(VOC測定)

ﾊﾟｯｼﾌﾞ法による調査		ｱｸﾃｨﾌﾞ法による調査
